অতি সূক্ষ্ম পাউডার ক্লাসিফায়ার

পণ্যের সুবিধা

ঐতিহ্যগত পাউডার ক্লাসিফায়ারের তুলনায়, TS-CX সিরিজের আল্ট্রাফাইন পাউডার ক্লাসিফায়ার নিম্নলিখিত অসামান্য সুবিধাগুলি অফার করে:

1. স্থিতিশীল শ্রেণিবিন্যাস নীতি। এর অনন্য কাঠামোগত নকশাটি বহু-পর্যায়ের বিচ্ছেদ অর্জনের জন্য পার্শ্ব-খাওয়া, একটি নিম্নমুখী-চলন্ত স্প্রেডিং ডিস্ক এবং নিম্নমুখী-ইনলেট বায়ুপ্রবাহ, একীভূত মাধ্যাকর্ষণ, কেন্দ্রাতিগ এবং প্ল্যানার ঘূর্ণি শ্রেণীবিভাগ নীতিগুলি ব্যবহার করে।
2. উচ্চ অভিযোজনযোগ্যতা। খাঁচা রটারের সামঞ্জস্যযোগ্য গতি এবং বায়ু ভলিউম বিভিন্ন ঘনত্ব এবং সূক্ষ্মতার প্রয়োজনীয়তা যেমন ক্যালসিয়াম-ভিত্তিক ডিসালফারাইজেশন পাউডার, আল্ট্রাফাইন কাওলিন, টাইটানিয়াম ডাই অক্সাইড, স্ল্যাগ মাইক্রোপাউডার, আল্ট্রাফাইন ফ্লাই অ্যাশ এবং সিমেন্টের সাথে পাউডারের প্রক্রিয়াকরণকে মিটমাট করে। এটি ক্লোজড-সার্কিট গ্রাইন্ডিং সিস্টেমের জন্য একটি সহায়ক ডিভাইস হিসাবে বা ফ্লাই অ্যাশের মতো পাউডারগুলির জন্য সরাসরি শ্রেণীবদ্ধকারী হিসাবে ব্যবহার করা যেতে পারে।
3. সুবিধাজনক সূক্ষ্মতা নিয়ন্ত্রণ. ক্লাসিফায়ারের প্রধান শ্যাফ্ট স্টেপলেস গতি নিয়ন্ত্রণ ব্যবহার করে, প্রধান শ্যাফ্ট গতি এবং ফ্যানের বাতাসের পরিমাণ পরিবর্তন করে সুবিধাজনক সূক্ষ্মতা নিয়ন্ত্রণ সক্ষম করে। সমন্বয় পরিসীমা প্রশস্ত, এবং সূক্ষ্মতা সমন্বয় সুবিধাজনক, সংবেদনশীল, এবং নির্ভরযোগ্য।
4. উল্লেখযোগ্য শক্তি সঞ্চয়. সমগ্র সরঞ্জাম সিস্টেম একটি সুবিন্যস্ত নকশা গ্রহণ করে, উল্লেখযোগ্যভাবে সিস্টেমের প্রতিরোধ ক্ষমতা হ্রাস করে এবং উল্লেখযোগ্য শক্তি সঞ্চয় অর্জন করে।
5. উচ্চ পাউডার নির্বাচন এবং শ্রেণীবিভাগ দক্ষতা. মেশিনটি 85% এর বেশি পাউডার নির্বাচন দক্ষতা অর্জন করে।
6. উন্নত পণ্যের গুণমান। সমাপ্ত পণ্য পৃষ্ঠের ক্ষেত্রফল 450 m²/kg এর বেশি হতে পারে, 45µm চালনী অবশিষ্টাংশ 5% এর কম।
7. দীর্ঘ সেবা জীবন. গ্রেডিং ডিস্ক, সাইক্লোন স্নেইল হর্ন, গাইড ভ্যান, রটার গ্রেডিং ভ্যান, রটার এয়ার লক ভ্যান এবং মোটা পাউডার শঙ্কুর মতো উচ্চ পরিধানযোগ্য উপাদানগুলি পরিধানবিরোধী চিকিত্সার মধ্য দিয়ে যায়। ক্লাসিফায়ারটি একটি নতুন পরিধান-প্রতিরোধী খাদ প্লেটের সাথে রেখাযুক্ত, উল্লেখযোগ্যভাবে পরিধান হ্রাস করে এবং কার্যকরভাবে সরঞ্জামের পরিষেবা জীবনকে প্রসারিত করে।
8. প্রধান শ্যাফ্ট লোয়ার বিয়ারিং কুলিং সিস্টেমটি তিয়ানজিন ইনস্টিটিউটের সাবমেরিন তৈলাক্তকরণ নকশা নীতিগুলি ব্যবহার করে এবং আমদানি করা জার্মান সীলগুলিকে অন্তর্ভুক্ত করে, বিয়ারিংগুলিতে তৈলাক্ত তেল ফুটো এবং ছাই অনুপ্রবেশের দুটি প্রধান সমস্যাকে কার্যকরভাবে সমাধান করে, যার ফলে কার্যকরভাবে নিম্ন ভারবহনের পরিষেবা জীবন প্রসারিত হয়। 9. গ্রেডিং ডায়নামিক ব্যালেন্সিং নির্ভুলতা G63 স্তরে পৌঁছেছে তা নিশ্চিত করার জন্য কারখানা ছেড়ে যাওয়ার আগে পুরো মেশিনটি গতিশীল ভারসাম্য পরীক্ষা করা হয়; ক্লাসিফায়ার দিয়ে সজ্জিত সঞ্চালন পাখা একটি অবিচ্ছেদ্য ইস্পাত কাঠামোর ভিত্তি গ্রহণ করে এবং ইলাস্টিক শক-শোষণকারী প্যাড সহ ফাউন্ডেশনে ইনস্টল করা হয়, যা ফাউন্ডেশনে ফ্যানের কম্পনের প্রভাবকে কমিয়ে দেয় এবং অপারেশন চলাকালীন পুরো মেশিনটিকে খুব স্থিতিশীল করে তোলে।

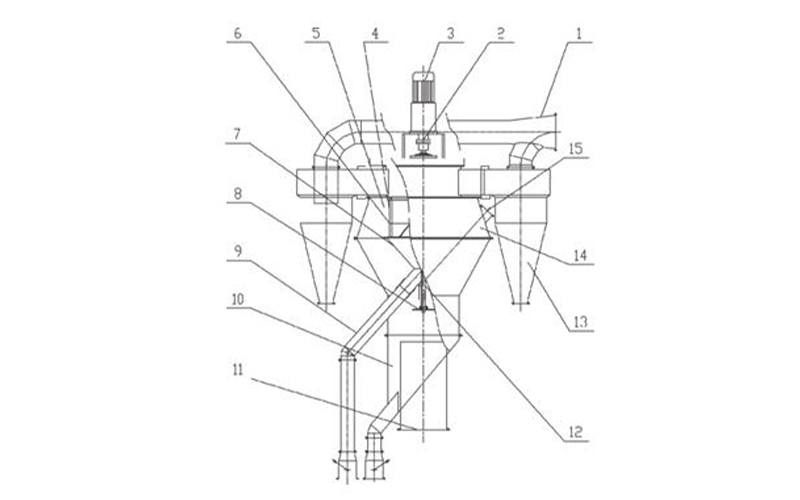

কাজের নীতি

উন্নতির মাধ্যমে, এই পণ্যটিতে এখন তিনটি স্বতন্ত্র বিভাগ রয়েছে: পাউডার বিচ্ছুরণ, শ্রেণিবিন্যাস এবং সংগ্রহ।

1. বিচ্ছুরণ বিভাগ: স্প্রেডার ট্রেটি ঘূর্ণায়মান খাঁচার উপরে থেকে নীচের শঙ্কুর নীচে সরানো হয়েছে, ফিড পোর্টটি ঘূর্ণায়মান খাঁচার বাইরের দিকে স্থানান্তরিত করা হয়েছে, এবং এয়ার ইনলেটটি স্প্রেডার ট্রেটির মুখোমুখি হয়ে পাশ থেকে নীচের দিকে সরানো হয়েছে। এই উন্নতিগুলি নিম্নলিখিত সুবিধাগুলি দিয়েছে:

(1) বিচ্ছুরণ এবং নির্বাচনের ক্ষেত্রগুলিকে কার্যকরীভাবে পৃথক করা শ্রেণীবিভাগ প্রক্রিয়া চলাকালীন মোটা এবং সূক্ষ্ম কণার মধ্যে হস্তক্ষেপ দূর করে, সমাপ্ত পণ্যে অল্প পরিমাণে মোটা পাউডারকে প্রস্ফুটিত হওয়া থেকে বাধা দেয় এবং কণার আকার বন্টন পরিসরকে সংকুচিত করে। একটি নিম্ন শ্রেণীবিভাগ জোন তৈরি করা হয়েছে, প্রধান শ্রেণীবিভাগ এলাকার উপর লোড কমিয়ে.

(2) একটি নিম্ন বায়ুর প্রবেশপথে স্যুইচ স্প্রেডার ট্রে নীচে উপাদান বিচ্ছুরণ বেগ বৃদ্ধি করে, বিচ্ছুরণের স্থান প্রসারিত করে, এবং উল্লেখযোগ্যভাবে ফিডের বিচ্ছুরণকে উন্নত করে। এটি সাইড এয়ার ইনলেট দ্বারা সৃষ্ট শ্রেণীবিভাগের এলাকায় অসম বায়ু বিতরণকেও দূর করে, বায়ু প্রতিরোধের হ্রাস করে।

2. শ্রেণিবিন্যাস বিভাগ: কাঠামোগত উন্নতিগুলি উচ্চ এবং নিম্ন শ্রেণিবিন্যাসের অঞ্চল তৈরি করে।

নিম্ন শ্রেণীবিভাগ অঞ্চল প্রাথমিকভাবে মাধ্যাকর্ষণ শ্রেণীবিভাগ সম্পাদন করে। উপাদান ছড়িয়ে পড়া চাকতি থেকে বিচ্ছুরিত হয় এবং বাতাসের দ্বারা ঊর্ধ্বমুখী হয়। মাধ্যাকর্ষণ এবং বায়ু প্রতিরোধ উপাদানের উপর কাজ করে, যার ফলে মোটা কণা নিচে নেমে আসে এবং সূক্ষ্ম কণাগুলো বাতাসের সাথে উঠে যায়, যার ফলে শ্রেণীবিভাগ হয়। বায়ুর সাথে সূক্ষ্ম কণাগুলি বৃদ্ধির সাথে সাথে, প্রসারিত সিলিন্ডারের ক্রস-সেকশন বাতাসের গতি হ্রাস করে, যার ফলে কিছু বড় কণা দিক পরিবর্তন করে এবং ডুবে যায়, যা আরও শ্রেণীবিভাগের দিকে পরিচালিত করে।

উপরের শ্রেণীবিন্যাস অঞ্চলে, পুরো প্রবাহ ক্ষেত্রটি অ্যারোডাইনামিক বিশ্লেষণ ব্যবহার করে অপ্টিমাইজ করা হয়। একটি ঘূর্ণি শ্রেণিবিন্যাস অঞ্চল, বাঁকা গাইড ভ্যান এবং একটি খাঁচা রটার দ্বারা গঠিত, অন্তর্ভুক্ত করা হয়েছে। এটি শ্রেণীবিন্যাস রিং পৃষ্ঠে একটি অভিন্ন এবং স্থিতিশীল বায়ু প্রবাহ ক্ষেত্র নিশ্চিত করে। একই উল্লম্ব পৃষ্ঠের যেকোনো স্থানে বায়ুপ্রবাহের বেগের আপেক্ষিক ত্রুটি 3% এর কম, সঠিক শ্রেণীবিভাগ নিশ্চিত করে। বায়ুপ্রবাহ, পাউডার বহন করে, বাঁকা গাইড ভ্যান এবং খাঁচার মধ্যে প্রবেশ করে, যার ফলে কেন্দ্রাতিগ অবক্ষেপন শ্রেণীবিভাগ হয়। ডিস্ক-আকৃতির শ্রেণীবিভাগ রটার একটি ধ্রুবক গতিতে ঘোরে, ক্লাসিফায়ারের মধ্যে একটি স্থিতিশীল ঘূর্ণায়মান বায়ু প্রবাহ ক্ষেত্র তৈরি করে। এই ঘূর্ণায়মান বায়ুপ্রবাহ পাউডারের উপর কাজ করে, কেন্দ্রাতিগ শক্তি এবং প্রতিরোধের মধ্যে একটি ভারসাম্য তৈরি করে, অতি সূক্ষ্ম পাউডার শ্রেণীবিভাগ অর্জন করে।

3. সংগ্রহ অঞ্চল: পাউডার সংগ্রহ একটি কম-প্রতিরোধী ঘূর্ণি ঘূর্ণিঝড় ধুলো সংগ্রাহক বা একটি এয়ারবক্স পালস ব্যাগ ধুলো সংগ্রাহক ব্যবহার করে সঞ্চালিত হয়। (যেহেতু ঘূর্ণিঝড় ধুলো সংগ্রাহকরা অতি সূক্ষ্ম পাউডার সংগ্রহ করতে পারে না, যার ফলে অতি সূক্ষ্ম পাউডার সঞ্চালন হবে, একটি এয়ার বক্স পালস ব্যাগ ধুলো সংগ্রাহক অতি সূক্ষ্ম পাউডার সঞ্চালন এড়াতে, পণ্যের মধ্যে অতি সূক্ষ্ম পাউডার সামগ্রী বাড়াতে এবং পাউডার নির্বাচনের দক্ষতা উন্নত করতে ব্যবহার করা হয়। এটি ব্যবহারকারীর পছন্দ।)

প্রযুক্তিগত বিশেষ উল্লেখ
