JTD বুদ্ধিমান তিন-ড্রাইভ পাউডার ক্লাসিফায়ার

পণ্যের সুবিধা

1. থ্রি-ড্রাইভ পাউডার ক্লাসিফায়ার উপাদানগুলিকে চারটি বিভাগে আলাদা করতে পারে: মোটা কণা (d > 150 μm), মোটা পাউডার (150 μm < d > 45 μm), মাঝারি পাউডার (45 μm < d > 20 μm), এবং সূক্ষ্ম পাউডার (d < 20 μm)। সিমেন্ট রোলার প্রেসের জন্য একটি প্রাক-গ্রাইন্ডিং এবং গ্রেডিং ডিভাইস হিসাবে, মাঝারি পাউডারটি সিমেন্ট পণ্য এবং/অথবা বল মিলকে খাওয়ানোর জন্য অবাধে সামঞ্জস্য করা যেতে পারে। সূক্ষ্ম পাউডার গ্রেড সামঞ্জস্য করে সিমেন্ট গ্রেডিংও অপ্টিমাইজ করা যেতে পারে।
2. উপাদান কণাগুলি মোটা থেকে সূক্ষ্মভাবে সাজানো হয়, ধীরে ধীরে ফিডের ঘনত্ব হ্রাস করে এবং কণার হস্তক্ষেপ দূর করে। প্রাথমিক বাছাই প্রক্রিয়া মিশ্র পাউডার থেকে মোটা কণাগুলিকে প্রাক-বিচ্ছিন্ন করে। এটি সেকেন্ডারি বিচ্ছেদ প্রক্রিয়ায় মোটা কণা থেকে হস্তক্ষেপ দূর করে, গৌণ বিচ্ছেদ প্রক্রিয়ায় মোটা পাউডারকে আলাদা করে এবং তৃতীয় বিচ্ছেদ প্রক্রিয়ায় মোটা পাউডার থেকে হস্তক্ষেপ দূর করে। ধীরে ধীরে ফিডের হার হ্রাস এবং কণার হস্তক্ষেপ দূর করা উল্লেখযোগ্যভাবে বিচ্ছেদের জন্য প্রয়োজনীয় বায়ুর পরিমাণ হ্রাস করে, যার ফলে উল্লেখযোগ্য শক্তি সঞ্চয় হয়।
3. অভ্যন্তরীণ প্রবাহ ক্ষেত্রটি RNG (t-e) মডেল, ফার্স্ট-অর্ডার আপওয়াইন্ড স্কিম এবং SIMPLEC চাপ-বেগ কাপলিং ব্যবহার করে সিমুলেট করা হয়েছিল। ঘূর্ণি এয়ার ক্লাসিফায়ারের অপারেটিং অবস্থার সাথে মিলিত, ক্লাসিফায়ারের মধ্যে কণার ভর এবং ভলিউম লোডিং হার গণনা করা হয়েছিল। একটি গ্যাস-সলিড বাইডিরেকশনাল কাপলিং (DPM) বিচ্ছিন্ন ফেজ মডেল নির্ধারণ করা হয়েছিল। মন্টে কার্লো পদ্ধতি ব্যবহার করে স্টোকাস্টিক মডেলটি সমাধান করা হয়েছিল, যার ফলে আংশিক শ্রেণীবিন্যাস দক্ষতা বক্ররেখাগুলি আদর্শ শ্রেণীবিভাগের সাথে আরও ঘনিষ্ঠভাবে সাদৃশ্যপূর্ণ, সঠিক বিচ্ছেদের জন্য চমৎকার শর্ত তৈরি করে।
4. কমপ্যাক্ট স্ট্রাকচার: প্রোপেলার-স্প্রেডিং ডিস্কের একটি সেট V-টাইপ বিভাজককে প্রতিস্থাপন করে, যা ভারী V-টাইপ বিভাজকের জন্য সরঞ্জাম এবং নির্মাণ খরচ হ্রাস করে। ডুয়াল-ড্রাইভ, ডুয়াল-কেজ ক্লাসিফিকেশন ইকুইপমেন্ট এবং একটি শক্তিশালী বিচ্ছুরিত অ্যাটোমাইজার ফিড প্রক্রিয়াকে ছোট করে এবং সিস্টেমের প্রতিরোধ ক্ষমতা কমায়। 5. শক্তি সঞ্চয় এবং পরিবেশগত সুরক্ষা: পাউডার নির্বাচন সিস্টেম কম ইনস্টল করা শক্তি, কম শব্দ এবং কোন ধুলো নির্গমন সহ একটি অভ্যন্তরীণ সঞ্চালন প্রক্রিয়া গ্রহণ করে, যা সিমেন্ট কোম্পানিগুলিকে পরিবেশ সুরক্ষার মান পূরণ করার জন্য একটি কার্যকর উপায় প্রদান করে৷

কাজের নীতি

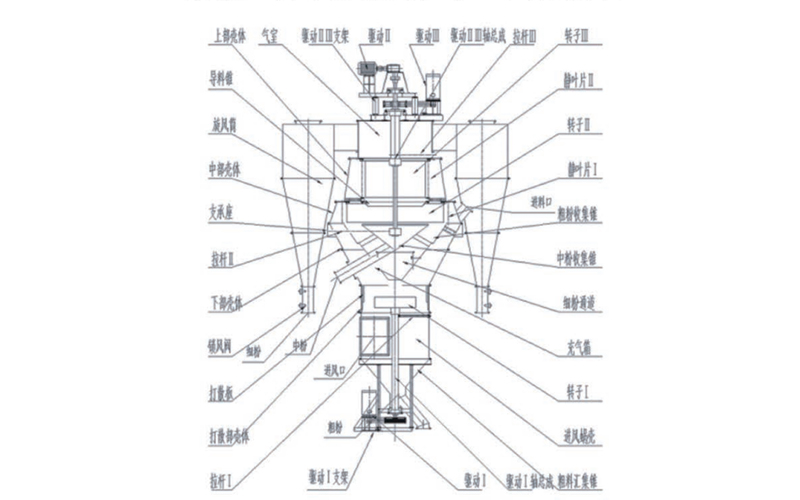

এই মেশিনটি তিনটি শ্রেণীবিন্যাস ইউনিট নিয়ে গঠিত: ইউনিট I হল শ্রেণীবিন্যাসকারী ইউনিট, যার মধ্যে রয়েছে ড্রাইভ I, ড্রাইভ I শ্যাফ্ট অ্যাসেম্বলি, টাই রড সাপোর্ট I, ফিড পাইপ, মোটা উপাদান সংগ্রহকারী শঙ্কু, এয়ার ইনলেট ভলিউট, রটার I এবং একটি শ্রেণীবদ্ধ প্লেট। ইউনিট II হল ড্রাইভ II, ড্রাইভ II ট্রান্সমিশন উপাদান, স্টেটর ব্লেড I, রটার II, মোটা পাউডার সংগ্রহ শঙ্কু, নিম্ন আবাসন, মধ্যম হাউজিং, টাই রড সমর্থন m, মাঝারি পাউডার সংগ্রহ শঙ্কু, বায়ুচলাচল বক্স, বায়ু চেম্বার, উপাদান গাইড শঙ্কু, এবং। তিনটি শ্রেণীবিভাগ ইউনিট একটি তৈলাক্তকরণ সিস্টেমে একত্রিত হয়, বিয়ারিংগুলি গ্রীস দিয়ে লুব্রিকেট করা হয় এবং রাবার-ফ্রেমযুক্ত তেল এবং বায়ু সিল দিয়ে সিল করা হয়।

কিছু হাউজিং এয়ার সিল দিয়ে সজ্জিত এবং পরিদর্শন দরজা আছে. পোর্সেলিন টাইলস হাউজিংয়ের এয়ার ইনলেট এবং কনুই আউটলেটের সাথে সংযুক্ত থাকে। ফিড পাইপ, স্টেটর ব্লেড এবং অন্যান্য উপাদান পরিধান-প্রতিরোধী উপাদান দিয়ে ঢালাই করা হয়। পরিধান থেকে রক্ষা করার জন্য ফড়িং একটি পরিধান-প্রতিরোধী আস্তরণের সাথে লাগানো হয়। এয়ার চেম্বারের উপরের অংশটি মোটর, রিডুসার এবং ক্লাসিফায়ারের প্রধান শ্যাফ্টের সাথে সংযুক্ত সমর্থনের ওজনকে সমর্থন করে। রটারটি একটি চাবি দিয়ে মূল শ্যাফ্টে সুরক্ষিত থাকে।

একটি প্রক্রিয়া প্রেস বা উল্লম্ব মিল থেকে উপাদান ক্লাসিফায়ার এর খাঁড়ি মধ্যে খাওয়ানো হয়. ঘূর্ণায়মান প্রপেলার স্ক্যাটারিং ডিস্ক উপাদানটিকে বিচ্ছুরিত অবস্থায় স্থির বাঁকা রিসিভিং অ্যাভিল (ডিসইনটিগ্রেশন প্লেট) এর দিকে ছুড়ে দেয়। এয়ার ইনলেটের মাধ্যমে বায়ু স্পর্শকভাবে ভোলুটে প্রবেশ করে, যেখানে উপাদানটি বিক্ষিপ্ত ডিস্ক এবং অ্যাভিল দ্বারা বিচ্ছুরিত হয়, ঘূর্ণমান বায়ুপ্রবাহের মধ্যে প্রাথমিক শ্রেণীবিভাগের মধ্য দিয়ে।

প্রাথমিক শ্রেণীবিভাগের পরে, 0.15 মিমি এর চেয়ে বড় কণাগুলি মোটা উপাদান সংগ্রহের শঙ্কুতে প্রবেশ করে। 0.15 মিমি-এর চেয়ে ছোট কণাগুলি স্টেটর ব্লেড I এবং রটার খোলার মধ্যে শ্রেণীবিভাগের অঞ্চলে বায়ুপ্রবাহের মাধ্যমে উপরের দিকে নিয়ে যায়। সেখানে, ঘূর্ণায়মান বায়ুপ্রবাহের কেন্দ্রাতিগ বল এবং বায়ুপ্রবাহের কেন্দ্রমুখী ড্র্যাগ বল গৌণ শ্রেণিবিন্যাসের দিকে নিয়ে যায়।

গৌণ শ্রেণিবিন্যাসের পরে, 0.045 মিমি-এর চেয়ে বড় কণাগুলি মোটা পাউডার সংগ্রহের শঙ্কুতে পড়ে। 0.045 মিমি-এর চেয়ে ছোট কণাগুলিকে আরও তৃতীয় শ্রেণিবিন্যাসের জন্য স্টেটর ব্লেড II এবং রটার m-এর মধ্যে শ্রেণীবিন্যাস অঞ্চলে বায়ুপ্রবাহের মাধ্যমে উপরের দিকে নিয়ে যাওয়া হয়।

বাছাইয়ের তিন রাউন্ডের পরে, 0.02 মিমি থেকে বড় কণাগুলি মাঝারি পাউডার সংগ্রহের শঙ্কুতে পড়ে। 0.02 মিমি-এর চেয়ে ছোট কণাগুলি রটারের কেন্দ্রের মাধ্যমে বায়ুপ্রবাহের মাধ্যমে পরিবাহিত হয় এবং সংগ্রহের জন্য ধুলো সংগ্রাহকের কাছে বায়ু বাক্স এবং নালীগুলির মাধ্যমে নিঃসৃত হয়।

এই মেশিন নেতিবাচক চাপ অধীনে কাজ করে. বাছাই করা বাতাস ধুলো-বোঝাই বাতাস, বাইরের বাতাস বা দুটির মিশ্রণ হতে পারে। প্রাথমিক এবং মাধ্যমিক গ্যাসগুলি তাদের নিজ নিজ বায়ু প্রবেশের মাধ্যমে স্পর্শকভাবে শ্রেণীবদ্ধভাবে প্রবেশ করে।

প্রযুক্তিগত বিশেষ উল্লেখ

1. বাছাই করার সময় ফিডের ঘনত্ব ধাপে ধাপে হ্রাস পায়, কণার হস্তক্ষেপ দূর করে। এর ফলে উচ্চ শ্রেণীবিভাগ নির্ভুলতা এবং বিচ্ছেদ দক্ষতা 80%-এর বেশি।
2. এটি প্রতি ইউনিট বায়ু ভলিউম একটি উচ্চ ধুলো লোডিং ক্ষমতা boasts. এর উন্নত এবং যৌক্তিক কাঠামো বিচ্ছেদ কার্যকারিতা প্রভাবিত না করে বিভাজন বায়ুর পরিমাণ, আউটপুট এবং ফিড হারে ব্যাপক পরিবর্তনের জন্য অনুমতি দেয়, যার ফলে অত্যন্ত স্থিতিশীল শ্রেণীবিভাগ কর্মক্ষমতা।
3. সরঞ্জাম কম প্রতিরোধের প্রস্তাব. একাধিক বিচ্ছেদ নীতিকে একীভূত করে এবং সমগ্র প্রবাহ ক্ষেত্রকে অপ্টিমাইজ করার জন্য অ্যারোডাইনামিক বিশ্লেষণ নিযুক্ত করে, সিস্টেমটি গ্রাইন্ডিং সার্কিট জুড়ে উল্লেখযোগ্য শক্তি সঞ্চয় করে।
4. সিস্টেম নিয়ন্ত্রণ সহজ, সংবেদনশীল, এবং নির্ভরযোগ্য. রটারের গতি সামঞ্জস্য করা রোলার মিলের অপারেটিং অবস্থা, বল মিলের ফিড রেট এবং সমাপ্ত পণ্যের সূক্ষ্মতা এবং ফলন সামঞ্জস্য করে। এটি প্রচলিত গ্রাইন্ডিং সিস্টেমে সীমিত রটার সামঞ্জস্যের পরিসরের কারণে ফ্যান এয়ার ভলিউম সামঞ্জস্যের মাধ্যমে বিচ্ছেদ মেশিনকে সামঞ্জস্য করার প্রথাগত অনুশীলনকে বাদ দেয়। সিস্টেমটি ধাপবিহীন গতি নিয়ন্ত্রণ ব্যবহার করে, সমন্বয়কে সুবিধাজনক এবং নির্ভরযোগ্য করে তোলে।
5. কাঠামোগত নকশা উন্নত, প্রযোজ্য এবং নির্ভরযোগ্য। ঘূর্ণিঝড়, শামুক হর্ন, এয়ার গাইড ভ্যান এবং রটারের মতো ক্লাসিফায়ারের অত্যন্ত ঘষে ফেলা অংশগুলি পরিধান-প্রতিরোধী উপাদান দিয়ে তৈরি বা পরিধানবিরোধী প্রযুক্তি দিয়ে চিকিত্সা করা হয়, যার ফলে পরিধানের হার অত্যন্ত কম। ক্লাসিফায়ারের অভ্যন্তরটি পরিধান-প্রতিরোধী ইস্পাত প্লেটের সাথে রেখাযুক্ত, কার্যকরভাবে এর পরিষেবা জীবনকে প্রসারিত করে। স্পিন্ডলের নিম্ন ভারবহন সীলটি একটি অভিনব নকশা ব্যবহার করে, কার্যকরভাবে ধূলিকণার প্রবেশ এবং লুব্রিকেন্ট ফুটো হওয়ার দুটি প্রধান সমস্যা দূর করে, যার ফলে নিম্ন ভারবহনের পরিষেবা জীবন উল্লেখযোগ্যভাবে প্রসারিত হয়।
